热敏电阻的各种应用详细解析

    所述热敏电阻器是一个热敏电阻，其电阻取决于在外部温度。温度的测量和控制是热敏电阻的主要应用。该热敏电阻也用于其在下面解释在细节上的各种其他应用程序。

1.温度测量
热敏电阻是一个电阻，其电阻随测量温度的微小变化而变化。热敏电阻具有良好的灵敏度，可提供高精度和高分辨率。工业热敏电阻在25摄氏度的温度下具有2000欧姆的电阻，温度系数为3.9％。

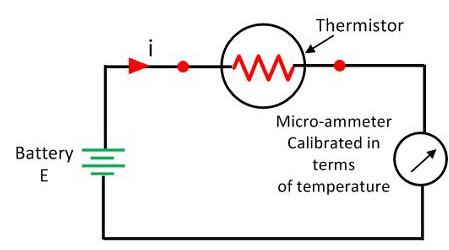

热敏电阻电路

考虑一下热敏电阻与电流表和电池串联，如下图所示。温度的微小变化引起热敏电阻的电阻变化，这相对地改变了电路的电流。微米针对温度进行校准。微米分辨率约为1ºC。

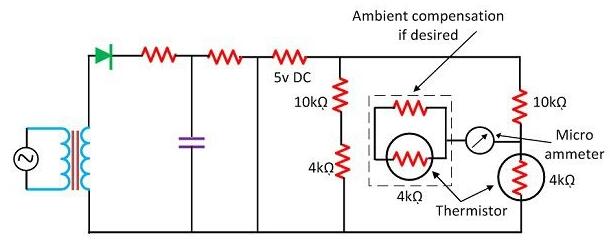

温度控制电路

该电路使用桥式电路，上图中显示的热敏电阻更加灵敏，并提供准确的测量。标准电桥电路在25ºC的电压大约等于18mV /ºC，其电路使用4kΩ热敏电阻。

2.温度控制

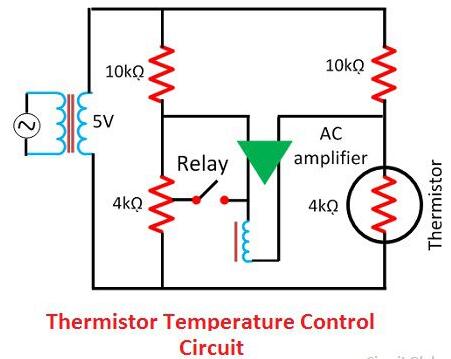

简单的温度电路如下图所示。该电路使用与AC激励桥串联的4kΩ电阻。施加于放大器的不平衡电压和放大器的输出激励继电器。所述继电器控制电路电流并产生热。这些电路的精度控制在0.00005ºC。

themristor-温度控制电路

由热敏电阻控制的电路稳定且灵敏。热敏电阻控制电路的响应时间非常快，电路简单。

3.温度补偿
温度具有负温度系数，而导体和半导体具有正温度系数。由于这个原因，电路中使用热敏电阻来补偿组件和电路的温度。

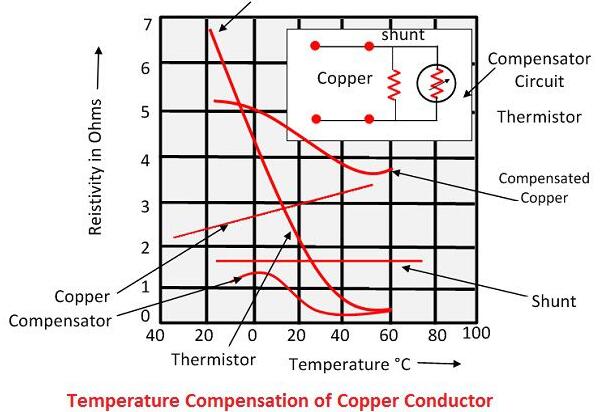

盘式热敏电阻用于补偿温度不超过125ºC。热敏电阻安装在电路组件附近，如铜表线圈，它经历与电路相同的温度变化。下面的曲线显示了补偿网络。

热敏电阻图

补偿网络包括一个与热敏电阻并联的热敏电阻。热敏电阻的负温度系数和电路元件的正温度系数使整个电路温度保持恒定。

4.其他应用程序
热敏电阻有各种其他应用。

它用于测量高频功率。
热敏电阻测量热导率。
热敏电阻测量液体的压力。
它测量气体的组成。
热敏电阻测量真空并提供时间延迟。
与热电偶和电阻热电偶相比，热敏电阻具有更多应用。
