K型护套热电偶可大幅降低1000℃以上高温测量成本

    用于高温护套热电偶是高级K型在超过1000℃护套具有优良的耐用性和稳定性在高温环境下热电偶。
    它们可以大幅降低高温测量成本，我们别无选择，只能选择价格高廉的铂热电偶。我们建议您采用这些类型的热电偶。我们已经结束了生产和销售MI电缆在美国的公司获取制造/全球销售权独占（非独占仅在美国）。“2300”表示该产品可在2300华氏度（1,260℃）下使用。

    K型高温护套热电偶特征
    1.优异的耐久性和稳定性
    由于我们采用了一种特殊的金属护套材料合金，在高温下在金属表面上形成坚固的氧化膜，合金演变成自保护合金。结果，减轻了护套的高温氧化和降解，防止了外部侵蚀物质的渗透，并且抑制了元件的脱气，从而可以获得稳定的输出。

    2.更长的产品寿命
    在相同条件的环境中，预期的产品寿命比传统的不锈钢护套和Inconel护套长几倍。

图：加热后的护套外观照片耐久性在1,250℃下测试2000小时

图：氧化测试

图：横截面粒子边界

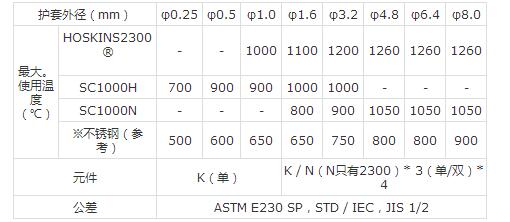

    规格：

    标准基于JIS C1605-1995的正常限制。但是，护套材料直径φ0.25和φ0.5相当于NCF600的材料。
    这里使用的温度值是根据已发表的文件，内部测试等描述的。因此，它们不是保证值。
    我们为热电偶提供了k型的NCF600护套库存。
    我们没有库存中所有类型元素的（双重）。

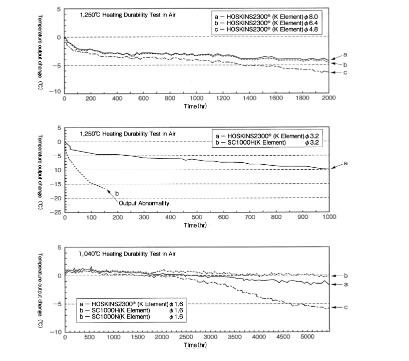

    高温测试结果

    K型高温护套热电偶使用注意事项
    作为高温护套热电偶的特征，合金在高温下使用时会发展成自保护合金，但如果在使用后弯曲，则在护套表面产生的氧化膜可能会发生变形。被打破，护套可能会被损坏。当它们在使用前弯曲时，不要将它们弯曲十倍于护套外径或更多并且在相同位置重复弯曲。另外，由于在高温/真空环境下将Al组分提取到表面并且护套变得易碎，如果K型护套热电偶在使用后弯曲，它们可能会被损坏。

    我们有其他特殊的护套热电偶，可以在2000℃的超高温下使用。可以使用产品的气氛有限。 然而，我们采用了K型热电偶元件特殊材料，并使用Ta（钽）和Mo（钼），它们是护套材料的高熔点金属，因此我们可以在超高温下使用这些产品。请注意，根据护套外径，护套材料，绝缘体等的组合，我们不能支持某些产品。
