K型热电偶如果断线了如何检测的具体方法

来源：www.tx7878.cn/rdou/作者：发表时间：2020-10-26【小中大】

K型热电偶最常见的故障模式是打开故障，否则称为“烧坏”。

对于任何具有高输入阻抗的电压测量仪器，开放式K型热电偶都会出现问题，因为输入上缺少完整的电路，因此有可能检测到来自周围来源（电力线，电动机，变频电动机驱动器）的电气噪声被仪器误认为是温度变化很大。

因此，在K型热电偶仪器中设计一些措施以在没有完整电路的情况下产生一致状态是明智的。这称为K型热电偶仪器的烧毁模式。

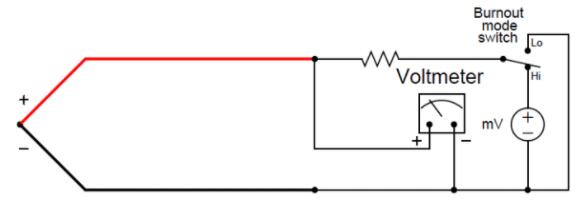

下图显示了一个简单的K型热电偶电路，该电路配有断线检测功能：

在K型热电偶断开的情况下，该电路中的电阻器为电流提供了一条路径。当K型热电偶电路完成时，它的大小应在兆欧范围内，以使其在正常工作期间的影响最小。只有当K型热电偶断开时，流经电阻的微小电流才会对电压表的指示产生实质性影响。

SPDT开关提供了一种可选的烧断模式：如果烧断了K型热电偶，我们可以将仪表配置为读取高温（由仪器的内部毫伏电源提供）或读取低温（接地），具体取决于什么故障模式，我们认为对应用程序最安全。
