五种热电偶热套管的尺寸详细描述
来源：www.tx7878.cn/rdou/作者：发表时间：2020-12-23 10:55:33【小中大】

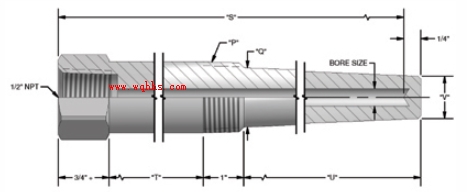

“ U”是热电偶套管的插入深度。这就是将多少热电偶套管插入到过程流体中。连接方法（螺纹O型接头，管件……）将影响插入深度，在指定此测量值时需要加以考虑。
“ T”是热套管的滞后长度。滞后的目的是提供额外的长度，以清除过程连接和温度传感器连接点之间的任何绝缘，耐火材料。
“ P”是热电偶套管的过程连接管道尺寸。所有管道螺纹尺寸的标准螺纹长度为1英寸。
“ Q”是热套管的根部直径，基于“ P”尺寸。
“ V”是热电偶套管的尖端直径，基于热电偶套管设计。V= Q（直柄井）。
“ S”是热电偶套管的钻孔深度。该尺寸说明了扳手平面的长度，滞后长度，螺纹组成和插入深度（小于¼”）。该长度与设计用于热电偶套管的弹簧加载组件的“ S”长度规格相同。热电偶套管的总长度为S +¼“，因为热电偶套管在尖端的1/4”之内。
该六角扳手是加工长度到¾” 。
例如，如果我们想将热电偶套管浸入4“到处理液中，并在管道上有2”的绝缘层：
U = 4”，T = 2”，扳手平面=¾”，螺纹= 1”。因此，热电偶套管的总长度为7-3 / 4”，“ S”的长度为7-1 / 2 ”

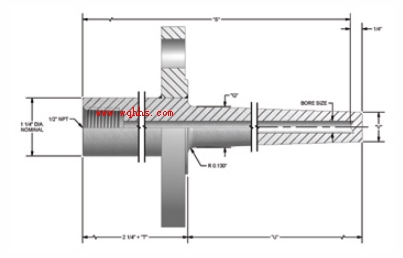

一个标准的带法兰的热电偶套管，其尺寸为从法兰过程侧的凸起面到热电偶套管的传感器侧端部的距离为2-1 / 4英寸。对于1500和2500级法兰，由于法兰厚度。
“ U”是热电偶套管的插入深度。这是将多少热电偶套管插入过程中，并以法兰的过程侧上的凸起面为基准。
“ T”是热电偶套管的滞后长度。滞后的目的是提供额外的长度，以清除过程连接和温度传感器连接点之间的任何绝缘耐火材料。
“ Q”是热套管的根部直径，基于热套管设计。
“ V”是热电偶套管的尖端直径，基于热电偶套管设计。V= Q（直柄井）。
“S”是无聊深度的thermowell.This尺寸占滞后的长度，和插入深度，加2” 。这长度是相同的‘S’的长度规范弹簧加载组件，设计用于thermowells.The整体热电偶套管的长度为S +¼“，因为热电偶套管在尖端的1/4”以内。
例如，如果我们希望将热电偶套管浸入4“到处理液中，并在法兰上有2”的绝缘层：
U = 4英寸，T = 2英寸，再加上标准的2-1 / 4英寸。因此，热套管的总长度为8-1 / 4英寸，“ S”长度为8英寸。

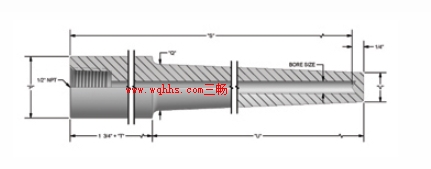

一个标准的焊接热套管的尺寸为从插入杆和井的焊接部分之间的过渡点到热套管的传感器侧末端的1-3 / 4英寸。
“ U”是热电偶套管的插入深度。这是将多少热电偶套管插入过程中。
“ T”是热电偶套管的滞后长度。滞后的目的是提供额外的长度，以清除过程连接和温度传感器连接点之间的任何绝缘耐火材料。
“ P”是热套管的过程连接直径。也可以称为OD或焊接直径。
“ Q”是热套管的根部直径，基于热套管设计。
“ V”是热电偶套管的尖端直径，基于热电偶套管设计。V= Q（直柄井）。
“ S”是热电偶套管的钻孔深度。>此尺寸说明滞后长度和插入深度，再加上1-3 / 4”。此长度与弹簧组件的“ S”长度规格相同，专为使用而设计带热套管。热电偶套管的总长度为S +¼“，因为热电偶套管在尖端的1/4”之内。
例如，如果我们想将热电偶套管浸入4“到处理液中，并在管道上有2”的绝缘层：
U = 4”，T = 2”，加上标准的1-3 / 4”。>因此，热套管的总长度为7-3 / 4”，“ S”的长度为7-1 / 2”。

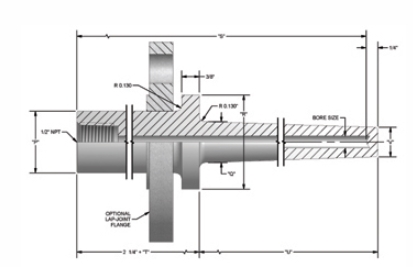

范斯通（Van Stone）热套管是两件式结构，其中法兰在热套管的温度传感器端部上滑动，从而向热套管杆上的机加工毂施加压力。该集线器可形成用于密封过程的垫片表面。>标准的Van Stone热套管的尺寸为：从热封套管的密封面和传感器侧端部开始的2-1 / 4英寸。
“ U”是热电偶套管的插入深度。>这是将多少热电偶套管插入过程中，并从密封面到热偶尖端进行测量。
“ T”是热套管的滞后长度。滞后的目的是提供额外的长度，以清除过程连接和温度传感器连接点之间的任何绝缘，耐火材料。该长度将添加到标准2-1 / 4“。
“ P”是热电偶套管的过程连接直径。这也可以称为井的温度传感器侧的OD或法兰的ID。
“ Q”是热套管的根部直径，基于热套管设计。
“ V”是热电偶套管的尖端直径，基于热电偶套管设计。V= Q（直柄井）。
“ S”是热电偶套管的钻孔深度。该尺寸考虑了滞后长度和插入深度，再加上2-1 / 4”。该长度与弹簧加载组件的“ S”长度规格相同，旨在用于热电偶套管的总长度为S +¼”，因为热电偶套管在尖端的1/4”之内。
例如，如果我们想将热电偶套管浸入4“到处理液中，并在管道上有2”的绝缘层：
U = 4英寸，T = 2英寸，再加上标准的2-1 / 4英寸。因此，热套管的总长度为8-1 / 4英寸，“ S”长度为8英寸。

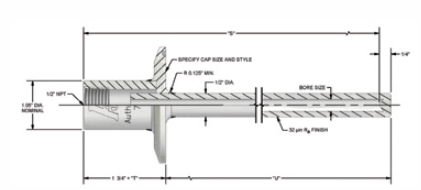

卫生连接型热电偶套管使用卫生帽作为配合组件。有多种常用帽可以配置热电偶套管。从盖的密封面到孔的温度传感器端部的表面的标准长度为1-3 / 4“。
“ U”是热电偶套管的插入深度。这是将多少热电偶套管插入过程中，并且是从盖的顶面到热套管的尖端进行测量的。
“ T”是热套管的滞后长度。滞后的目的是提供额外的长度，以清除过程连接和温度传感器连接点之间的任何绝缘，耐火材料。该长度将添加到标准1-3 / 4“中。
这些孔上未标明“ P”尺寸，因为标准连接是标称直径为1”的½” NPT衬套。
在这些孔中未引用“ Q”尺寸，因为标准孔的公称直径为½”。
“ V”是热电偶套管的尖端直径，基于热电偶套管设计。对于直柄井，V = Q，对于减少的尖端井，V = 5/16”。
“ S”是热电偶套管的钻孔深度。该尺寸考虑了滞后长度和插入深度，再加上1-3 / 4“。此长度与弹簧组件的“ S”长度规格相同，是为热套管设计的。热套管的总长度为S + ¼”，因为热电偶套管在尖端的1/4”之内。
例如，如果我们想将热电偶套管浸入4“到处理液中，并在管道上有2”的绝缘层：
U = 4”，T = 2”，加上标准的1-3 / 4”。因此，热套管的总长度为7-3 / 4”，“ S”的长度为7-1 / 2”。
