热电偶（TC传感器）的测量原理和温度范围容差

    三畅仪表热电偶传感器产生mV测量信号，该信号与温度成正比，具体取决于使用的TC类型。

    测量原理：
    当两根不同金属或金属合金（热线）的导线在一端（热结）连接在一起时，形成热电偶。这些电线的自由端形成参考点。如果热结T1和参考点T2之间存在温差，则在热电偶中产生热电动势（mV电压），该电压的水平仅与温差T1-T2和热电偶的材料成比例。由（塞贝克效应）组成。

    因此，当使用延长线或绝缘热线将参考点移动到标准温度（参考温度）的位置时，使参考点尽可能稳定是很重要的。

    冷端补偿（CJC）
    温度变送器或测量系统需要参考点（冷端）温度T2的信息。通过CJC测量（冷端补偿）补偿参考点温度的变化。温度变送器CJC测量可以是内部功能或集成在连接器中的测量电阻。如果参考点远离发射器，则必须对该点进行单独的温度测量，并将其连接到发射器作为补偿信号。

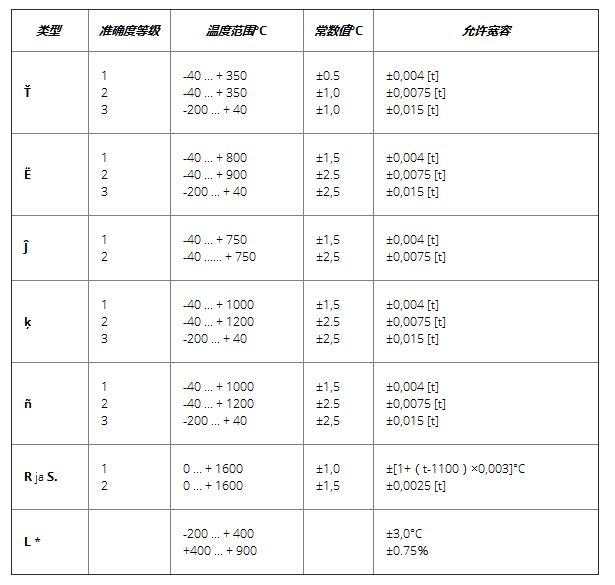

    热电偶类型的温度范围和容差：

    * L型在标准DIN 43710中定义，所有其他类型在标准EN 60584-2中定义。

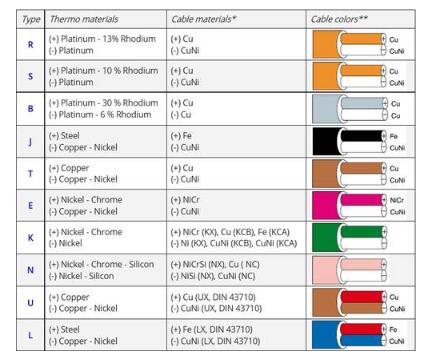

    热电偶类型的材料和电缆：
    电缆材料*与热电偶材料相同或具有相同的电气特性。
    电缆/电线颜色**符合IEC 584标准，但符合DIN 43710的U型和L型除外。

图：热电偶电缆材料和颜色
