SC-YFQ-S06T压力校验台

二、特点



2．1开放式结构，全部零配件及管线均组合于正面，便于维护。



2．2大容室、宽行程杠杆式造压泵，造压轻松，加压速度快。



2．3数控车、铣、磨技术的成功应用，产品精度高，且具良好的性能。



三、SC-YFQ-S06T压力校验台主要技术指标



3. 1 压力量程：-0.095-10Mpa （各档）



3．2造压介质:洁净空气



3．3调节灵敏度:min 10pa



3．4外形尺寸:430×340×180(长×宽×高)



3．5重量：6.2kg

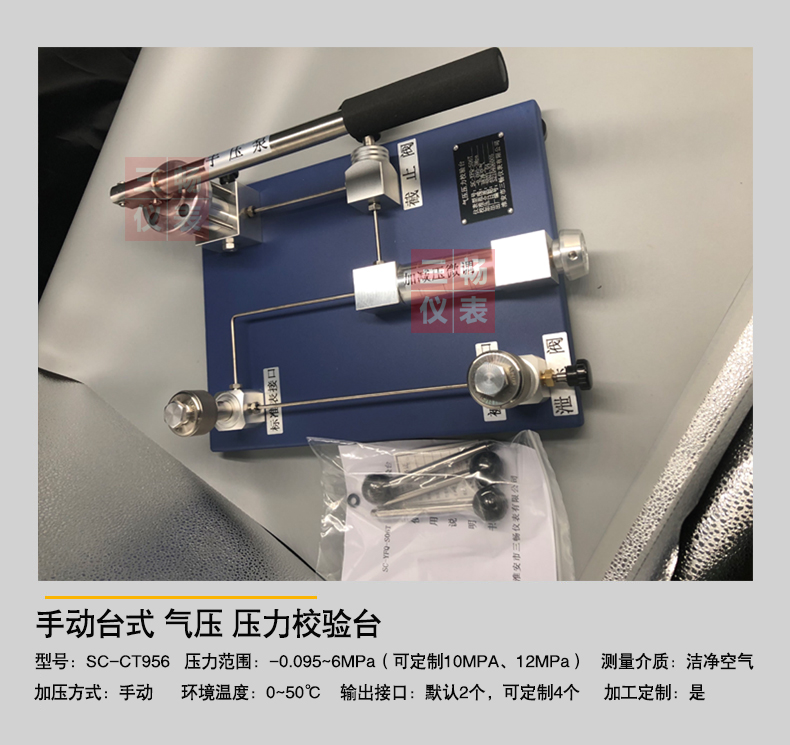

四、SC-YFQ-S06T压力校验台外形结构

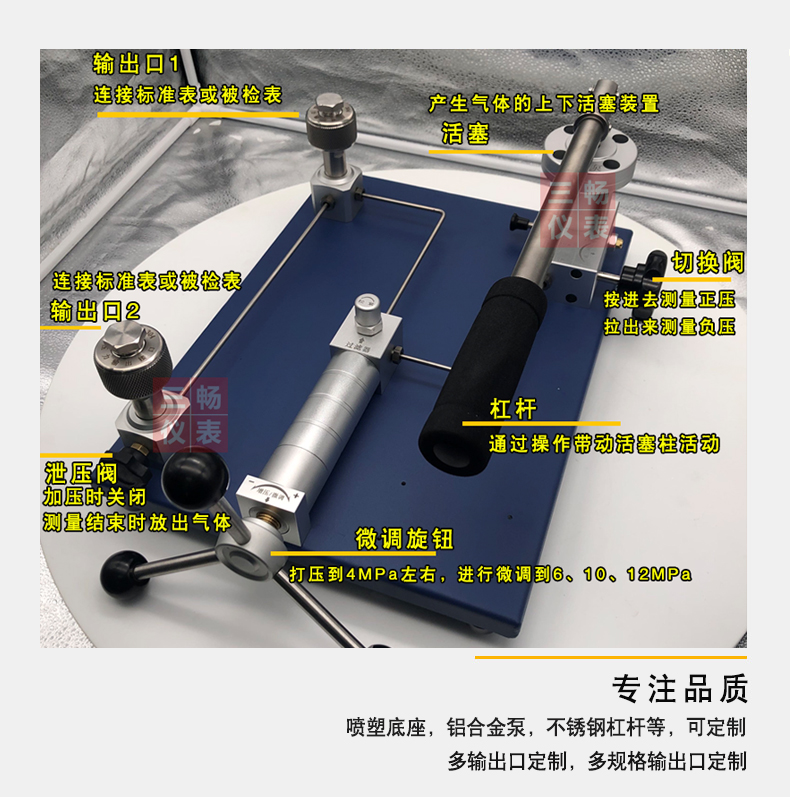

五、结构名称及功能:



杠杆带动大容室活塞作往复运动，产生压力，经截止阀、微调至压力输出上，所需压力的大小通过监视标准表完成，再由微调逼近检定点即可。



六、操作和使用



6．1 正压检测



先将被检表接在被检表输出，标准表接在标准表输出，切换阀旋钮旋转拉出来，打开截止阀，将加减压微调逆时针方向旋出，关闭泄压阀，用手压泵加压至2-2.8Mpa左右，然后关闭截止阀，用加减压微调，加压至所需压力。泄压时，先打开泄压阀，在打开截止阀即可！



6.2 真空检测



先将被检表接在被检表输出，标准表接在标准表输出，切换阀旋钮旋转按进去，打开截止阀，将加减压微调顺时针方向旋进，关闭泄压阀，用手压泵抽压，抽到所需真空值。泄压时，先打开泄压阀，在打开截止阀即可！



七、 注意事项



7．1校验台应放置在平稳的操作台上使用，避免进入有腐蚀性气体及粉尘颗粒的环境使用。



7．2输出为专用快接口端面密封，安装仪表时wuxu借助任何工具，均匀用力拧紧，大约在密封面与密封圈面接触后，再拧一圈即可。（保证被校表清洁、干净）



7．3杠杆加压，应用力均匀！
