怎样调校CECA电容式绝对压力变送器

作时间:2016-08-13  来源:  作者:


CECA型电容式绝对压力变送器是电动单元组合仪表的一种, 其输出信号为直流4一20mA , 接250欧姆电阻, 得输出直流电压1一5 V。该信号传输采用二线制。

CECA电容绝对压力变送器的被校验图

电容式压力变送器校验步骤:
(1)将阻尼关闭,即将阻尼电位器按逆时针放心旋足。
(2)按图一校验线路连接管线。
(3)在接电源时,必须首先检查电源电压是否24VDC,绝对不能将变送器直接与交流220V电源相接,同时必须注意电路的极性是否接错。
(4)检查气路管道是否有泄漏。通常用橡胶管连接,接口处应抹有真空脂,以防止泄漏。
(5)“热偶管真空表”用作校对压力零位。
(6)“数字式绝对压力表”用作输入信号显示。
(7)阀3、阀5是针型阀,作输入压力信号用。
(8)复查无误以后,接通电源,稳定15分钟。首先校对输入信号起点——绝对压力零位,关阀3、开阀2、阀4,开启真空泵,抽真空到10的-2次方乇。
(9)调整输出零位——输出为1V。
(10)调零和调量程时,应该将变送器的铭牌卸下,在铭牌后面装有调零和调量程的电位器的芯轴。用小螺丝刀插入,向顺时针方向调节时,其输出值将增大。
(11)关闭阀2、阀4、开阀3(或阀5),使绝对压力表指示所需的量程(如1000乇,托旧作乇,压强单位,1乇等于1毫米汞柱的压强,合133.32帕斯卡.[英torr])
(12)调节量程电位器,使输出值为5V。调零和调量程,反复调几次,即可达到预期目的(量程调整会影响零位值,而调整零位并不影响量程)。
(13)零位和量程电位器均可连续调节,且调节的范围很宽。其现场使用量程能在该类仪表全测量范围中做连续调节。

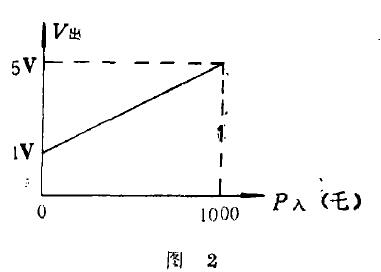

(14)输入信号输出信号成直线关系,一一对应,如图2所示。
