油罐体内液位测量采用磁致伸缩液位计安装产品知识

作时间:2018-02-02 11:35:45  来源:  作者:


   随着科学技术的迅猛发展,高新技术在各行业中得到了广泛的应用,高科技含量的磁致伸缩液位计,可应用于各类储罐的液位测量。

  磁致伸缩液位计具有精度高、环境适应性强、安装方便等特点。由此,广泛应用于石油、化工等液位测量领域,并逐渐取代了其它老式的传感器,成为液位测量中的精品。


  在中石化及加油站行业,对油罐的测量在以前基本都是采用人工攀爬罐体,来进行投尺测量。方法是用带重锤的米制钢带卷尺或者带刻度的标尺计量,然后手写记录测量结果,人工查表换算,最后得到罐体内油量的数据。这种测量方法不仅劳动强度大,同时存在不安全因素,也无法保证精度。

  那么采用磁致伸缩液位计,进行油罐内液位的测量,优点可体现出哪些?下面三畅带您来了解磁致伸缩液位计相关知识:

  1、可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。

  2、精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。

  3、安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免人工测量所存在的不安全性。

  4、磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。

  5、便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。




  磁致伸缩液位计结构和产品作业原理及性能:

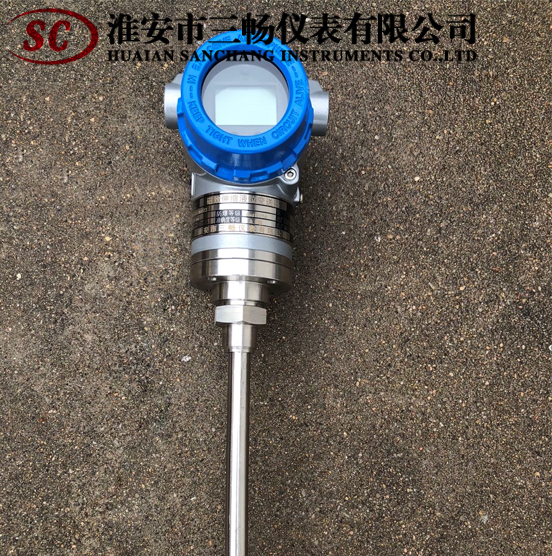

  磁致伸缩液位计由探测杆,电路单元和浮子三部分组成,测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。

  在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

  三畅仪表的磁致伸缩液位仪在对油罐的液位及温度等参数进行测量的同时,还可对油罐进行测渗漏,测漏精度达到了0.375升/小时,可满足不同用户的需求,实现较高的性能价格比。


  在安装时,应注意哪些问题?

  1.对于加油站等应用场所的地下卧式罐液位及安装位置应远离安装在罐内的协油管、潜油泵或自吸泵管路,防止流体直接冲击;

  安装位置应选择在油罐纵向的中轴线上,以减小测量死区;或者靠近检尺孔,以保证相同的测量基准。

  安装孔通径:应大于浮子的直径,对加油站要求为DN100mm。

  2.对于油库、炼化企业等应用场所的地上立式罐液位计安装位置应远离进出油(料)口,推荐液位计安装位置与进出油(料)口的夹角在45度到135度之间,以防止流体直接冲击浮子;

  3.液位仪安装位置距罐壁应选择在900mm~1200mm范围内,即要避免离罐壁太近而造成的测温不准确,又要避免因靠近罐内由于罐底变形而对液位测量产生不必要的影响;

  4.液位仪安装位置同检尺孔之间的关系。由于现行的实际情况是:利用手工检尺来完成对液位仪测量的初始标定,所以液位仪安装位置应保持同检尺孔在同一圆周上,且尽量靠近检尺孔,以保证两者的测量基准基本相同。

  5.对新建罐,要求在罐底的液位仪重锤位置,安装防冲挡板,上下对心。防冲挡板直径在300毫米,高度在200毫米。

  6.对于存储液化气等轻烃类的球罐可选择罐顶安装方式或旁路管安装方式。但均应采用挂钩或螺纹紧定方式在底部拉紧液位仪测量软缆。

  7.对于工业控制带有搅拌机或介质波动较大的储罐,应增加防护管或采取旁管式按装。


  通过以上的产品在油罐液位测量仪表的产品性能及安装方式,因磁致伸缩液位计安装方式多元化,应用计量要求较高的场合,测量技术发展进步的趋势,被广泛运用。现状科技发展下,生产更便捷、快速、准确的液位计才是发展的根本,能够根据顾客需求达到产品升级,做到客户需求的是我们所做的,这是一个制造方应具有的公司发展指导方针,欢迎来电咨询产品知识,三畅会为您提供所需求的最佳液位计。
