磁翻板液位计作为工业现场#通用、#可靠、性价比#高的就地液位测量仪表，广泛应用于石油、化工、水处理、食品、医药、冶金等行业的储罐、反应釜、分离器等设备的液位监测。它结构简单、维护量低、wuxu供电即可就地显示，还可配套远传、报警功能，是工业液位测量的shou选方案之一。
本文将从核心工作原理、材质选型匹配、现场工艺适配三大核心维度，结合真实工业案例，系统讲解三畅磁翻板液位计的全流程选型方法，为现场采购、设计、运维提供可直接落地的实用指南（磁翻板液位计选型从原理到现场工艺的实用指南）。
一、磁翻板液位计：核心理论原理与结构组成
选型的基础是理解原理，只有吃透工作逻辑，才能避开卡滞、失灵、测量不准等选型坑点。
1.1 核心工作原理
1、磁翻板液位计基于磁性耦合原理工作，全程无机械传动、无电气接触，可靠性极高：
- 2、仪表主体为一根密封的主导管，内部装有可随液位自由上下浮动的磁性浮子；
- 3、主导管外侧安装翻板显示柱，翻板内部镶嵌永久磁钢；
- 4、当容器内液位升降时，浮子同步上下移动，浮子内部磁钢与翻板磁钢产生磁性耦合作用，驱动翻板翻转；
- 5、通常翻板两面为红 / 白双色：红色代表有液，白色代表无液，现场可直观读取液位高度。
关键优势：
- 无源就地显示，断电不影响观测；
- 无堵转、无磨损，适配绝大多数介质；
- 可叠加远传、报警、伴热等功能，适配复杂工况。
1.2 核心结构组成
选型需关注的关键部件：
- 主导管：与介质直接接触，是材质选型核心；
- 磁性浮子：决定测量灵敏度，密度必须匹配介质；
- 翻板显示组件：决定观测清晰度与耐温性；
- 连接法兰 / 接口：匹配现场设备安装尺寸；
- 可选配件：远传变送器、液位开关、伴热装置、排污阀等。
二、材质选型：根据介质特性精准匹配（核心选型环节）
磁翻板液位计90% 的故障源于材质选错，材质必须匹配介质的腐蚀性、温度、密度、卫生要求，核心选型部件为：主导管、浮子、法兰、翻板。
2.1 主导管材质选型（#关键）
主导管直接接触介质，是防腐、耐压、耐温的核心，主流材质及适用场景如下：
| 材质 | 耐温范围 | 耐腐蚀性能 | 适用介质 | 适用场景 |
|---|---|---|---|---|
| 碳钢（Q235） | -20~120℃ | 无防腐，易生锈 | 清水、柴油、机油、非腐蚀性油品 | 自来水、常压油库、循环水储罐 |
| 304 不锈钢 | -40~200℃ | 耐弱腐蚀、耐氧化 | 自来水、蒸汽、柴油、润滑油、弱碱液 | 通用工业储罐、食品级常温介质 |
| 316L 不锈钢 | -40~250℃ | 耐酸碱、耐氯离子腐蚀 | 污水、盐水、稀碱液、石化中间介质 | 化工、海水、含盐废水工况 |
| PP/PVC 塑料 | -10~60℃ | 强耐酸碱腐蚀 | 稀盐酸、稀硫酸、硝酸、碱性废水 | 化工酸洗槽、废水处理罐 |
| 四氟（PTFE）衬里 | -20~200℃ | 很强耐强腐蚀 | 浓硫酸、浓盐酸、氢氟酸 | 强腐蚀性化工介质 |
| 钛材 / 哈氏合金 | -40~300℃ | 极致耐强腐蚀、耐高温 | 高温浓硫酸、高温强碱、特殊化工介质 | 高端化工、高温腐蚀工况 |
2.2 浮子材质选型
浮子密度必须略大于介质密度、小于介质#低工作密度，否则会浮不起来或沉底，导致测量失效。
- 304/316L 浮子：适配水、油、常规化工介质；
- PP 浮子：适配低温酸碱介质；
- 四氟浮子：适配强腐蚀介质；
- 空心钛浮子：适配高温、低密度介质。
2.3 法兰与翻板材质
- 法兰：必须与主导管同材质，避免电化学腐蚀；
- 翻板：ABS（常温）、铝合金（中温）、不锈钢（高温）。
2.4 材质选型实战案例
案例 1：常温自来水储罐（厂区清水罐）
- 介质：自来水，无腐蚀，常温（25℃），常压
- 选型：304 不锈钢主导管 + 304 浮子 + 304 法兰
- 理由：304 耐水腐蚀，成本适中，通用耐用，wuxu防腐处理。
案例 2：化工稀盐酸储罐（浓度 10%）
- 介质：稀盐酸，强腐蚀，常温，常压
- 选型：PP 塑料主导管 + PP 浮子 + 塑料法兰
- 理由：PP 耐盐酸腐蚀，金属材质会快速被腐蚀穿孔，觉对禁止使用不锈钢。
案例 3：高温导热油储罐（温度 220℃）
- 介质：导热油，无腐蚀，高温，中压（1.6MPa）
- 选型：316L 不锈钢主导管 + 316L 浮子 + 高压法兰
- 理由：316L 耐高温，PP / 塑料材质会软化变形，碳钢易氧化结焦。
案例 4：食品级糖浆储罐
- 介质：食品糖浆，卫生要求高，无腐蚀
- 选型：316L 卫生级不锈钢 + 快装法兰 + 抛光处理
- 理由：316L 符合食品卫生标准，无死角，易清洗。
三、现场工艺选型：适配温度、压力、安装、工况（落地核心）
材质确定后，需结合现场工艺条件完成#终选型，包括温度、压力、安装方式、量程、防爆、辅助功能等，这是仪表能否正常安装、稳定运行的关键。
3.1 温度工艺选型
介质温度直接决定仪表结构与材质，分三类：
- 常温型：-20~80℃ → 通用型磁翻板，ABS / 铝合金翻板；
- 中温型：80~200℃ → 不锈钢翻板，高温密封结构；
- 高温型：200~350℃ → 耐高温材质，加装散热段；
- 低温型：-40℃以下 → 低温专用密封，防冻设计。
选型禁忌：高温介质用常温型，会导致翻板变形、密封老化泄漏。
3.2 压力工艺选型
磁翻板耐压必须 **≥设备设计压力 **，工业常用压力等级：
- 常压罐：≤0.1MPa → 常压型；
- 低压罐：1.0MPa/1.6MPa → #常用；
- 中压罐：2.5MPa/4.0MPa；
- 高压罐：6.4MPa 以上 → 定制加厚主导管。
3.3 安装方式选型
根据储罐结构选择，分三种主流方式：
-
侧装式（#常用）
- 适用：立式储罐、卧式储罐、反应釜侧面有接口；
- 优势：安装方便、观测直观、成本低；
- 案例：厂区卧式柴油罐、污水缓冲罐均选侧装式。
-
顶装式
- 适用：地下储罐、密闭立式罐、侧面无法开孔的设备；
- 优势：不破坏罐体侧面结构，适配地下罐；
- 注意：浮子杆较长，需防晃动。
-
底装式
- 适用：特殊密闭容器、高空设备底部安装；
- 应用较少，多为定制款。
3.4 量程选型
量程 =设备实际液位范围，并预留 10% 余量：
- 例：储罐有效液位 0~4000mm → 选型量程 0~4500mm；
- #小量程：300mm，#大可做到 6000mm（超长需加固）。
3.5 防爆与辅助功能选型
（1）防爆等级
易燃易爆现场（油气、化工、甲醇、汽油储罐）必须选隔爆型：
- 常规防爆：Exd II BT4；
- 高危防爆：Exd II CT4（氢气、乙炔工况）。
（2）核心辅助功能
- 4-20mA 远传变送器：将液位信号传输至 DCS/PLC，实现远程监控；
- 高低液位报警开关：很高、超低液位触发报警，防止溢罐、抽空；
- 伴热装置：蒸汽伴热 / 电伴热，适配易结晶、易凝固介质（如重油、石蜡）；
- 排污阀 / 排气阀：方便排污、排空气，避免浮子卡滞。
3.6 现场工艺选型实战案例
案例 5：炼油厂常压柴油储罐（侧装）
- 工艺条件：介质柴油，常温 40℃，压力 0.6MPa，量程 0~3000mm，需远传至中控
- 选型：侧装式、304 材质、1.6MPa 耐压、常温型、配套 4-20mA 远传
- 结果：安装便捷，就地显示 + 远程监控双保障，无故障运行 5 年。
案例 6：地下污水调节罐（顶装）
- 工艺条件：地下储罐，侧面无法开孔，介质含盐污水，常温，常压，量程 0~5000mm
- 选型：顶装式、316L 材质、常压型、防波动浮子
- 结果：解决地下罐无法侧装的问题，浮子稳定不卡滞。
案例 7：重油储罐（易凝固）
- 工艺条件：介质重油，温度 60℃，易凝固，常压，需防结晶
- 选型：侧装式、304 材质、电伴热型、大直径浮子
- 结果：伴热防止重油凝固，大浮子避免粘度大导致卡滞。
案例 8：化工甲醇储罐（易燃易爆）
- 工艺条件：介质甲醇，易燃易爆，常温，常压，需高低液位报警
- 选型：侧装式、304 材质、Exd II CT4 防爆、配套高低液位开关
- 结果：满足防爆要求，报警功能防止甲醇溢罐，符合安全规范。

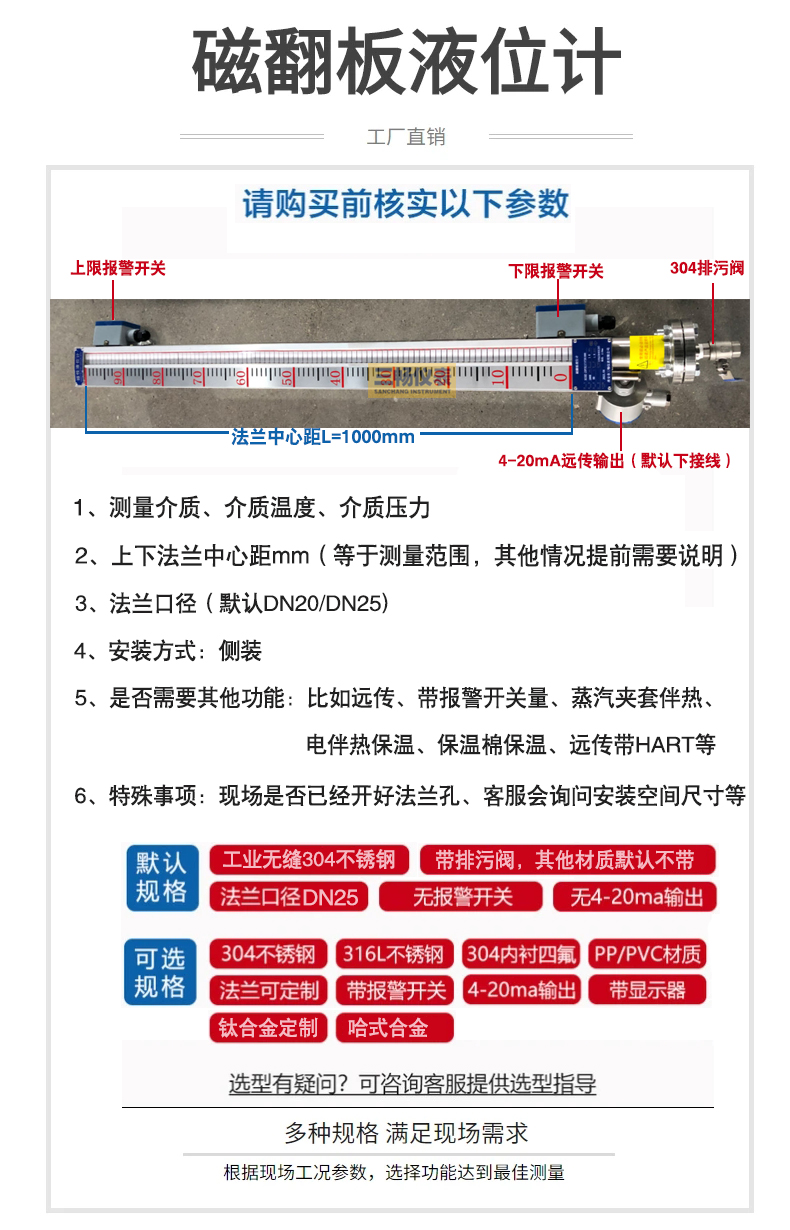

四、磁翻板液位计选型完整步骤（直接套用）
- 确定介质：明确介质名称、腐蚀性、密度、粘度；
- 确定材质：主导管 + 浮子 + 法兰匹配介质防腐要求；
- 确定温压：介质工作温度、设备设计压力；
- 确定安装：侧装 / 顶装 / 底装，匹配罐体结构；
- 确定量程：实际液位 + 10% 余量；
- 确定功能：是否需要远传、报警、伴热、防爆；
- 确定尺寸：法兰标准（HG/T20592 #常用）、接口尺寸。
五、总结
三畅磁翻板液位计选型不是 “选#贵的”，而是选非常适配现场工艺与介质的：
- 清水、油类等常规介质：304 不锈钢侧装式，性价比#高；
- 酸碱腐蚀介质：PP / 四氟材质，杜绝金属腐蚀；
- 高温高压介质：316L 高温高压型，加装散热段；
- 易燃易爆介质：必选防爆型，配套报警开关；
- 易结晶 / 高粘度介质：加伴热、选大浮子。
遵循原理懂、材质对、工艺配三大原则，即可选到长期稳定、零故障的三畅磁翻板液位计，完全满足工业现场液位监测的所有需求。
