双法兰液位变送器在测量再吸收塔底液位的故障说明及解决

作时间:2014-04-02  来源:  作者:


摘要:双法兰液位变送器被广泛应用于大型石化公司。若在生产中变送器发生故障,将无法及时调整液位。为减少故障损失,本文根据双法兰液位变送器设备情况给出故障分析方法,收到良好的效果。6ov压力变送器_差压变送器_液位变送器_温度变送器

引言6ov压力变送器_差压变送器_液位变送器_温度变送器
由于双法兰液位变送器在测量液体、气体或蒸汽的液位、流量和压力时具有精度高、可靠性高、稳定性好、测量范围宽、量程比大等特点,被广泛应用于大型石化公司。在生产中,若变送器发生故障,将无法做到及时调整液位,给生产造成混乱…由此看来,双法兰液位变送器故障分析尤为重要。6ov压力变送器_差压变送器_液位变送器_温度变送器

1 设备简介及工艺生产状况6ov压力变送器_差压变送器_液位变送器_温度变送器
(1)设备简介6ov压力变送器_差压变送器_液位变送器_温度变送器
     双法兰液位变送器是用于防止管道中的介质直接进入三畅变送器里的压力传感器组件,它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成4-20mADC信号输出。(三畅仪表)6ov压力变送器_差压变送器_液位变送器_温度变送器
(2)工艺生产状况6ov压力变送器_差压变送器_液位变送器_温度变送器
    以LT-1455 型变送器为例。LT-1455 用于测量再吸收塔底液位,其测量值传送到DCS系统后,系统里的自动调节回路根据工艺条件的变化对再吸收塔底液位进行调节,目前大部分石化公司三催的双法兰液位变送器均用于测量液位。6ov压力变送器_差压变送器_液位变送器_温度变送器

2 故障情况及处理6ov压力变送器_差压变送器_液位变送器_温度变送器
(1)故障情况6ov压力变送器_差压变送器_液位变送器_温度变送器
    LT-1455指示波动幅度过大,液位自动调节回路不能投自动,只能依靠人为调节,当工艺条件变化时,无法做到及时调整液位,生产人员无法判断真实液位。(三畅仪表)6ov压力变送器_差压变送器_液位变送器_温度变送器
(2)处理过程6ov压力变送器_差压变送器_液位变送器_温度变送器
    shou先怀疑一次表头有问题,关闭一次阀,打开平衡阀,并将一次表正负压室直接对大气,观察到一次表指示回零。之后关闭平衡阀及正负压室,分别打开正负一次阀,检查仪表单向受压,仪表指示正负压室受压均正常,排除一次表头有故障的可能性。怀疑是外界环境低引起引压毛细管测量不准,由于毛细管没有伴热,就将毛细管紧贴塔壁,并用保温棉包好,利用塔壁的热量来充当伴热。观察一段时间后,液位指示回复正常。6ov压力变送器_差压变送器_液位变送器_温度变送器

3 故障分析6ov压力变送器_差压变送器_液位变送器_温度变送器
三畅双法兰液位变送器的测量是依靠毛细管里的封入液来传导压力的,封入液一般是硅油、氟油或者乙二醇等。不同的封入液,对温度的要求也不一样,如果环境温度过低,封入液的压力传导性能就会降低,从而引起测量波动。(三畅仪表)6ov压力变送器_差压变送器_液位变送器_温度变送器
     以LT-1455为例, 其型号为EJA118W-EMSA2FB-AA07-97DA/NS1,封入液为-A型,此型号变送器对环境的#低要求为-10℃。故障发生时外界的环境温度在-16℃左右,已经超出了封入液对环境的要求温度,所以硅油的传导性能降低,引起了测量指示数值的波动。如果换为-E型封入液,此情况应该不会再发生。由于-A型变送器目前应用较多,想要马上更换-E型也不太现实,所以只有提高外界环境温度这一个办法。若没有伴热管,可以利用塔壁温度来给毛细管提供热源,将毛细管紧贴塔壁,并用保温棉封好,利用塔壁的温度使硅油恢复了正常传导性能(如1 图所示),到目前为止,这一故障没有再出现过。6ov压力变送器_差压变送器_液位变送器_温度变送器

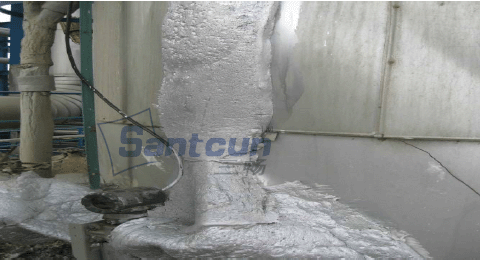

将毛细管紧贴塔壁6ov压力变送器_差压变送器_液位变送器_温度变送器

4 结论6ov压力变送器_差压变送器_液位变送器_温度变送器
综上所述,由于变送器的选型不对,导致外界环境温度超出变送器的可承受范围,#终引起仪表故障。对于不同环境下变送器的选型,应引起大家的足够重视。6ov压力变送器_差压变送器_液位变送器_温度变送器
