摘要：城镇供热系统的智能化转型对流量计量精度提出更高要求，超声波与电磁等新型计量技术通过传感器性能优化与信号处理算法改进，测量精度突破 ±0.5%，耐高温与抗干扰能力显著增强。智慧供热管网将高精度流量计量装置与物联网及云计算技术深度融合构建分布式监测体系，实现流量与温度、压力等多参数协同采集与实时分析，形成数据驱动的管网运维模式。工程应用表明，精准流量数据支撑下的水力平衡调控可降低管网热损失 8%~15%，用户热计量准确性提升至 98% 以上，系统综合能效改善 12%~20%。高精度计量技术为供热行业节能降耗与智能化升级提供关键技术支撑。



供热系统能耗占北方城镇建筑总能耗的 40% 以上，是建筑节能领域的核心抓手，提升其运行效率对实现“双碳”目标、降低民生用能成本意义重大。传统供热管网依赖的机械式流量计存在精度偏低、环境适应性差等短板，易受水质杂质、介质温度波动影响，数据偏差较大，难以支撑供热系统精细化调控与能耗管控需求。近 10 年，流量计量技术迎来突破性发展，为智慧供热奠定基础。超声波流量计精度大幅提升至±0.5%，数据稳定性显著增强；电磁流量计耐温范围扩展至 150 ℃以上，适配高温供热场景，同时智能化计量装置实现多参数一体化采集，wuxu额外加装传感设备，简化系统架构。而智慧供热管网依托物联网技术，将新型计量装置与云平台深度联动，构建“数据采集 - 实时传输 - 智能分析 - 精准控制”全闭环系统，实现管网运行状态的数字化映射与动态监测。基于高精度流量数据驱动，系统可完成动态负荷调控、按需精准供热及故障提前预警，有效避免能源浪费与管网故障停运。实践表明，这类技术应用可使供热系统的能效提升 15% 以上。当前，计量技术创新、智能系统融合与工程场景落地的协同推进，正打破传统供热行业粗放式运营模式，推动行业向数字化、高效化、低碳化转型，为北方城镇供热领域绿色发展注入新动能。



1  高精度流量计量技术的演进与创新

1.1 超声波流量计量技术的精度提升

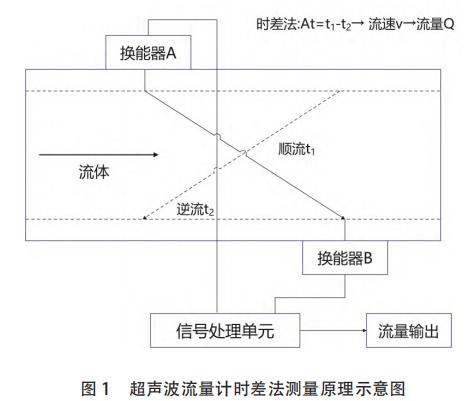

超声波流量计采用时差法测量流速，通过多声道设计与数字信号处理技术有效消除管道截面流速分布不均的影响，新型换能器材料耐温性能突破 150 ℃，满足供热管网高温工况要求。先金信号处理算法可滤除气泡与杂质等干扰因素，测量精度由 ±1.0% 提升至 ±0.5%；管段式超声波流量计结合流场优化设计进一步提高测量稳定性；智能化超声波装置集成温度与压力传感器，实现热量直接计量为供热管网精细化管理，提供可靠的数据支撑（如图 1 所示）。

1.2 电磁流量计量技术的适应性增强

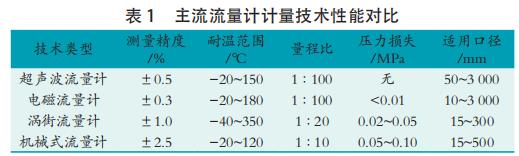

电磁流量计依据法拉第电磁感应定律测量导电流体流量，其技术进步集中体现在耐温性能与抗干扰能力的提升，衬里材料从传统橡胶升级为聚四氟乙烯复合材料，耐温上限从 120 ℃扩展至 180 ℃，同时抗腐蚀性能增强使设备寿命延长至 15 a 以上。励磁方式由工频励磁转向低频矩形波励磁，励磁频率降至1/32 工频后，零点稳定性提高 5 倍，电极极化效应得到有效抑制；智能转换器集成三级数字滤波电路与自诊断模块，对电网波动与电磁干扰的抑制比达到 120 dB，测量误差控制在 ±0.3% 以内。针对供热管网高温高压工况，DN80-DN400 口径电磁流量计配备高温型传感器与隔离型变送器，在 150 ℃与 2.5 MPa 条件下连续运行故障率＜ 0.5%，量程比扩展至 1∶100，满足管网宽流量范围变化的测量需求（如表 1 所示）。

1.3 智能化流量计量装置的功能拓展

智能化流量计量装置突破单一参数测量的局限，集成温度、压力及热量等多维度传感功能，形成一体化智能测控单元；微处理器系统整合 RTU 模块与边缘计算芯片，实现数据采集频率提升至秒级，而本地存储容量扩展至 10 万条历史记录。嵌入式算法库包含热量计算模型、流量积算模型与异常诊断模型，依据热量计算公式：

————————

式中，Q 为热量，qm 为质量流量，cp 为比热容，Tin 与 Tout 分别为供水、回水温度。该模型结合实时流量与温差数据实现热量精准计量，误差控制在 ±2%以 内。 通 信 接 口 配 置 RS485 与 Modbus 及 LoRa 等多协议栈，支持有线、无线混合组网方式使数据传输成功率达到 99.5%。装置内置故障自诊断程序，对传感器失效、测量越限及通信中断等 12 类异常状态进行实时监测与报警，维护响应时间缩短至 2 h 以内，设备在线率保持在 98% 以上。



2  技术在智慧供热管网中的融合与实现

2.1 分布式计量监测体系的构建

智慧供热管网采用三级分布式计量架构实现全域覆盖监测，热源端布设大口径高精度流量计监控总供热量；一级管网关键节点配置 DN200~DN600流量计形成骨干监测网络，二级管网与换热站部署DN50~DN150 小口径计量装置构建末端感知层。计量点位布局遵循热力学地衣定律与管网水力特性，热源出口与主干分支及换热站进出口等关键断面设置计量节点，监测密度达到每千米 1.5 个测点。物联网网关汇聚各级计量数据，通过 4G/5G 网络上传至云平台，数据中心构建管网数字孪生模型，分布式架构使管网运行状态的数据采集覆盖率提升至 95%，而数据更新周期缩短至 5 min，形成供热系统的实时数字化镜像，为动态优化调控提供数据支撑。



2.2 流量数据与多参数的协同采集

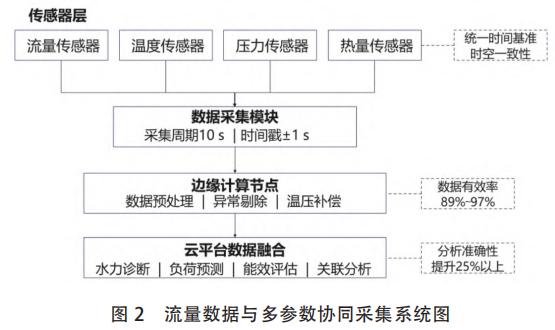

多参数协同采集系统整合流量、温度、压力与热量等关键运行指标，建立统一时间基准的数据融合机制；流量计量装置与 PT1000 温度传感器、压力变送器组成测量单元，数据采集周期同步至 10 s 间隔，时间戳误差控制在 ±1 s 以内，确保多源数据的时空一致性。边缘计算节点对原始数据进行预处理，剔除突变值与补全缺失值并执行温度压力补偿运算，数据有效率从原始的 89% 提升至 97%。协同采集模式揭示参数间耦合关系，供回水温差与流量变化呈负相关特性，压力波动导致流量测量偏差在 ±0.8% 范围内，这些规律被提炼为关联分析模型存储于知识库，多参数融合数据为水力工况诊断、热负荷预测及能效评估等应用场景提供高质量输入，使管网运行分析的准确性提高 25% 以上（如图 2 所示）。

2.3 数据驱动的管网智能化运维

管网智能运维平台基于海量计量数据构建水力模型与热力模型，实现运行状态的智能感知与预测调控；机器学习算法训练水力失衡识别模型，通过分析各节点流量偏差率与压差变化率等特征参数，自动识别水力失调区域并给出平衡调节方案，诊断准确率达到 92%。时间序列预测模型结合历史负荷曲线与气象数据，提前 24 h 预测热负荷需求，预测误差控制在±5%，支撑供热量的前馈调节；异常检测算法设定流量突变与温差异常及压力越限等 36 项预警规则，系统响应时间缩短至 15 min，故障定位精度达到管段级别；数据驱动模式使管网运行从经验调控转向精准控制，调度人员工作效率提升 40%，而设备故障率下降 30%，实现管网运维的智能化与精益化管理转型。



3  典型场景的工程应用与效能提升

3.1 管网水力平衡的精准调控

水力平衡调控基于高精度流量数据实现定量化，有效解决远近端冷热不均问题，如某市供热管网覆盖 面 积 580 万 m2， 部 署 327 个 流 量 监 测 点 后， 系统识别出 43 处流量分配失衡节点，近端支路流量超设计值 18%~35%，而远端支路流量不足设计值的62%~78%。调控策略采用动态平衡阀与变频泵组合方式，依据各支路实测流量与设计流量的偏差率计算阀门开度调整量，经过三轮迭代调节各支路流量偏差率收敛至 ±8% 以内。调控后管网供回水温差从 18 ℃提升至 25 ℃，循环流量减少 22%，输送能耗降低19%，管网热损失从 12.8% 下降至 9.3%，用户室温合格率从 83% 提升至 96%，使投诉率下降 67%，实现供热品质与系统能效的双重提升，验证精准流量监测对水力平衡优化的显著作用。



3.2 用户热计量的准确计费

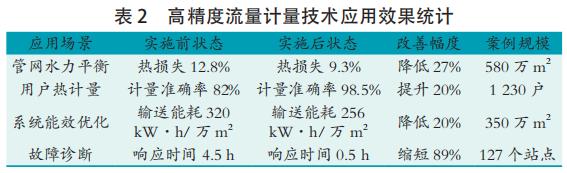

用户端热计量系统通过流量与温差的精que测量实现按热量收费，促进用户节能意识与行为转变；热计量表采用超声波流量传感器与配对温度传感器，流量测量精度 ±2% 与温度测量精度 ±0.1 ℃，热量计量综合误差控制在 ±3% 以内，满足《热量表》（CJ 128—2007）标准要求。例如，某住宅小区 1 230 户安装热计量表后，系统每月自动抄读累计热量数据并生成用户账单，计量数据可信度达到 98.5%，使收费纠纷率从 15% 降至 2% 以下。用户通过手机 APP 实时查看热量消耗曲线，主动采取调节室温与关闭无人房间等节能措施，户均热耗量下降 16%，节能效果显著。热计量收费模式使供热企业成本回收率提高 12个百分点，用户采暖支出减少 18%，形成企业与用户的双赢局面，推动供热行业向市场化与精细化方向发展（如表 2 所示）。



3.3 系统能效优化与节能效果

系统能效优化依托全面精准的流量数据实施全局性节能改造，实现供热系统综合性能提升，如某供热公司管辖 350 万 m2 供热面积，通过流量监测发现循环水量超设计值 28% 而输送能耗占总能耗的 14.3%。优化方案包括水泵变频改造、管网分区控制及按需供热调节 3 项措施。基于实时流量数据动态调整水泵转速，使循环流量降至设计工况的 95%~102%，分区控

制策略将管网划分为 8 个好立调节单元，各区域依据热负荷需求好立调节供水的温度与流量，避免大流量小温差低效运行模式。实施改造后，系统综合能效从68% 提升至 81%，单位面积供热煤耗从 22.3 kg/m2降至 18.6 kg/m2，年节约标煤 4 850 t 且减少 CO2 排放 12 600 t；经济效益方面，节能改造投资回收期为3.2 a，为供热企业降本增效与绿色低碳发展开辟有效路径。



4  结语

高精度流量计量技术经历了从机械式到电子式与从单参数到多参数的演进历程。超声波与电磁技术的突破使测量精度与可靠性达到新高度。在智慧供热管网中，这些先金计量装置与物联网、云计算技术深度融合，形成覆盖全管网的分布式监测网络，多源数据的协同采集与智能分析为管网优化运行提供决策依据。工程实践验证了技术应用的显著成效，精准流量监测支撑的水力平衡调控有效降低热损失，用户端热计量准确性大幅提升，系统整体能效改善明显。未来

应持续推进计量技术标准化并深化人工智能算法在数据分析中的应用，提高技术在多能互补与区域供热等场景的适用性，助力供热行业实现绿色低碳转型。
