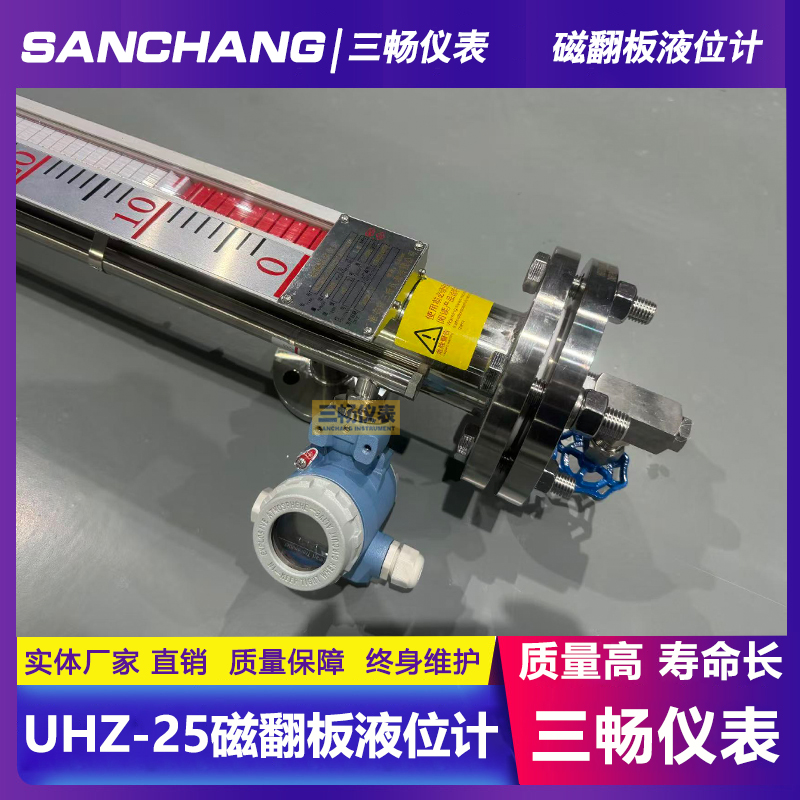

磁翻板液位计工作原理是工业领域应用广泛的无源机械式液位监测设备的核心，磁翻板液位计工作原理稳定可靠的测量性能，源于连通器原理与磁耦合传动技术的非常好结合，磁翻板液位计工作原理的核心工作机制可从结构联动、信号传递、视觉显示三个维度深度解析。 从基础结构来看，磁翻板液位计工作原理主要由测量主导管、磁性浮子、磁翻板显示单元三大核心部件构成。测量主导管多采用 304/316L 不锈钢无缝管，通过上下法兰与被测容器侧壁连接，形成 U 型连通结构，依据连通器原理，确保主导管内液位与容器内液位始终保持等高，这是磁翻板液位计工作原理液位精准传递的前提。 磁性浮子是磁翻板液位计工作原理的核心驱动元件，采用密封式结构，内部封装高永磁体（常用钕铁硼或钐钴磁钢），浮子密度需精准控制在被测介质密度的 0.6-0.8 倍，确保在介质中稳定悬浮，随液位同步升降。浮子的密封性直接影响磁翻板液位计工作原理使用寿命，常规采用激光焊接工艺，耐压可达 4.0MPa 以上，防止介质渗入导致浮子失效、密度失衡。 磁耦合传动是磁翻板液位计实现非接触式信号传递的关键。浮子随液位移动时，其内部永磁体产生的定向磁场会穿透非磁性主导管，与外部翻板显示单元内的双色磁翻柱形成磁耦合效应。磁翻柱由红白两色半圆柱组成，每个翻柱内置微型磁体，当浮子磁场靠近时，翻柱受磁力驱动旋转 180°：液位上升时，浮子上行，对应位置翻柱由白色转为红色；液位下降时，翻柱反向翻转，红色区域随之下移，红白交界处即为容器内实时液位高度。 部分带远传功能的设备，会在主导管外侧集成干簧管阵列或磁致伸缩模块。浮子磁场触发对应位置干簧管通断，将位移信号转化为电阻变化，再通过变送电路转换为 4-20mA 标准电流信号，实现远程传输与 DCS 系统对接。这种无源机械 + 有源远传的组合模式，既保留了磁翻板液位计工作原理就地显示的直观性，又满足自动化控制需求，且全程无机械摩擦，核心部件寿命可达 10 年以上。 与雷达、超声波等电子液位计相比，磁翻板液位计工作原理wuxu外部供电即可就地显示，在防爆、断电场景下仍能稳定工作，且不受介质蒸汽、粉尘、泡沫干扰，这正是磁翻板液位计工作原理带来的核心技术优势，也是磁翻板液位计工作原理在石油、化工、电力等行业长期占据主流液位测量设备地位的关键原因。
