压力变送器的安装形式、安装位置图以及安装注意

作时间:2014-02-22  来源:  作者:


1、概述

    变送器可以用来测量流量、液位和应用于其他要求精确测量差压、压力的场合,比如压力变送器、差压变送器、液位变送器。变送器和导压管安装的正确与否,直接影响其对压力测量的精确程度。因此,掌握变送器和导压管的正确安装是非常重要的。

    由于工艺流程的需要,以及有时为了节约导压管材料等经济的原因,变送器经常安装在工作条件较为恶劣的现场,为了尽可能减少压力变送器工作条件的恶劣程度,变送器应尽量安装在温度梯度和温度变化较小,无冲击和振动的地方。

注意:被测介质不容许结冰,否则将损伤传感元件隔离膜片,导致压力变送器或差压变送器损坏。

2、变送器的安装形式

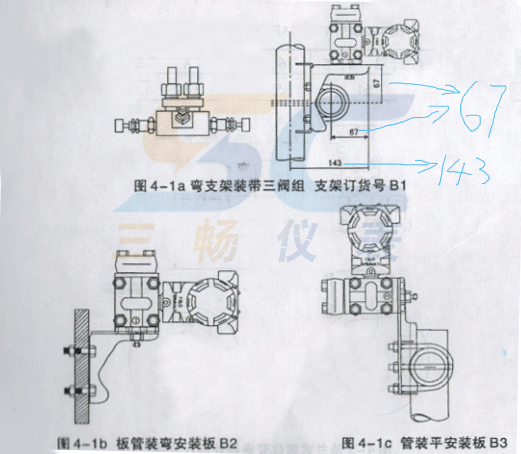

图4-1 为变送器安装形势图(用户可选)

现场安装形式

3、变送器外形尺寸,这里不提供,如果需要请联系销售。

4.安装位置

压力变送器在工艺管道上的安装位置,与被测介质有关。安装时应注意考虑下面的情况:
      1)尽量避免变送器与腐蚀性或过热的被测介质直接接触。
      2)要防止渣滓在导压管内沉积。
      3)导压管要尽可能短一些。
      4)两边导压管内的液柱压力应保持平衡。
      5)导压管应安装在温度梯度和温度波动小的地方。
    测量液体流量时,取压口应开在流程管道的侧面,以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面,以便气泡排入流程管道之内。
    测量气体流量时,取压口应开在流程管道的顶端或侧面。并且变送器应装在流程管道的旁边或上面,以便积聚的液体容易流入流程管道之中。
   使用压力容室装有侧面泄放阀的变送器,取压口要开在流程管道的侧面。比如被测介质为液体时,3051智能压力变送器的泄放阀应安装在上面,以便排除出渗在被测介质中的气体。被测介质为气体时,变送器的泄放阀应安装在下面,以便排放积聚的液体(见下图)。压力容室转动180。,就可使其上面的泄放阀变到下面。

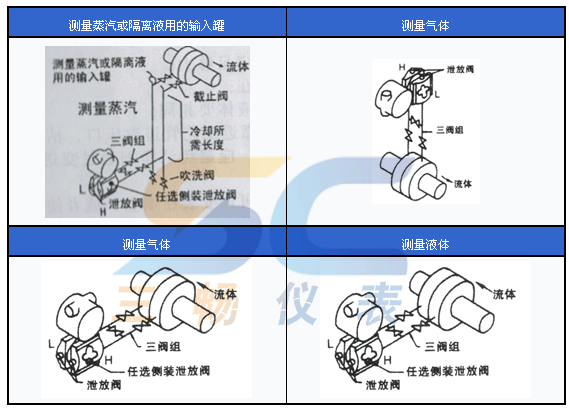

变送器针对蒸汽、气体、液体的现场安装图

以上几个图都是根据电容式压力变送器的定位来讲安装的,还有扩散硅压力变送器,我们会在以后的更新说公布给大家。

   5、蒸汽的测量

       测量蒸汽流量时,取压口开在流程管道的侧面,并且变送器安装在取压口的下面,一遍冷凝液能充满在导压管里。应当注意,在测量蒸汽或其他高温介质时,其温度不应超过变送器的使用极限温度。

     被测介质为蒸汽时,导压管中要充满水,以防止蒸汽直接合变送器接触,因为变送器工作时,其容积变化量是微不足道的,所以不需要安装冷凝罐。

6、如何降低误差,请待下回分解。

7、安装

       变送器可以直接安装在测量点处,可以安装在墙上,或者使用安装板(变送器附件)夹拼在管道上。
       变送器压力容室上的导压连接孔为螺纹孔,接头上的导压接孔为内锥管螺纹(或外螺纹),根据需要可选择与引压接头锥管螺纹的过渡接头。压力变送器可以轻而易举地从流程1艺管道上拆下,万法是拧下紧固接头的两个螺栓。转动接头,可以改变其接孔的中心距离。
       为了确保接头密封,在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧,其最后拧紧力距,切勿一次拧紧某一只螺栓。有时为了安装上的方便,变送器本体上的压力容室可转动。只要压力容室处于垂直面,则压力变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时),则必须消除由于导压管高度不同而引起的液柱压力的影响;即重新调零位。
